Der Konfigurator hat 2 Ablauf Möglichkeiten, via ‹Anwendungsfall› oder ‹direkt Metallschlauch›.
Im ‹Anwendungsfall› wird mittels 6 Anwendungsfällen unterschieden zwischen einer ’statischen› oder einer ‹dynamischen› Anwendung. Dieser Modus schaltet die nicht der Anwendung nahen Möglichkeiten automatisch aus.
Im ‹direkt Metallschlauch› kann der Anwender selber Einfluss auf die Einsatzbedingungen nehmen und auch wählen.
Grundsätzlicher Ablauf:
Sie werden in 5 Schritten durch die Konfiguration durchgeführt.
Konfiguration
Dimensionen
Bestimmung des Metallschlauchs durch die gewählte Anschlussgrösse
Übersicht der vorgenommenen Konfiguration
Angebotsanfrage an Torgen
Die Rücknavigation ist via diesen «weissen Pfeilen»möglich.
Diese «blauen Pfeile» können nicht zur Navigation genutzt werden.
Die Abfolge der Konfiguration erfolgt nach folgender Logik «grüne» Button sind für die genauere Dimensionierung/Spezifizierung und die «blauen» Button erscheinen wenn der Konfigurations-Schritt jeweils abgeschlossen ist.
Allgemeine Infos
Es werden bei der Konfiguration keine Benutzerdaten gesammelt. Das Konzept sieht vor dass Sie die Konfiguration vornehmen und nach Abschluss erhalten Sie ein E-Mail mit Ihren Informationen. Torgen bekommt zur gleichen Zeit ein E-Mail mit ihrer gewünschen Konfiguration und erstellt Ihnen ein Angebot entsprechend Ihren Angaben.
Bei der Konfiguration des Metallschlauch können kleinere Dimensionierungs kontrollen ‹Button Betriebsdaten überprüfen› durchgeführt z. B. max. Druckbelastung, Nenndruckstufe, min. Länge, etc.. Bei einer Unstimmigkeit in der Kontrolle können Sie sehr wohl weiter konfigurieren aber es wird ein Hinweis gemacht, dass «nicht alles OK» ist.
Dieser Konfigurator bietet unter ’statische & dynamische Berechnung› die Möglichkeit der Längenbestimmung bei bestimmten Einsatzbedingungen wie ‹thermische, dynamische Bewegung oder Schwingung zu berechnen. Im weiteren sind einfachere Druckverlust Berechnungen möglich.
Unser Engineering wird jedem Falle ihre Konfiguration überprüfen und Notfall Sie kontaktieren. Ein FAQ für die wichtigsten technischen Begriffe und physikalischen Zusammenhänge ist unter den Berechnungen zu finden.
Ablauf Konfiguration:
Der Konfigurator hat 2 Ablauf Möglichkeiten, via ‹Anwendungsfall› oder ‹direkt NichtMetallschlauch›.
Im ‹Anwendungsfall› wird mittels 4 Einsatzbereiche unterschieden dies zwischen klassichen ‹Panzerschläuchen› oder der Einsatz bei Wärmepumpenverbindungen Anwendungen.
Im ‹direkt Kunstoff-Schlauch› kann der Anwender selber den jeweiligen Typus je nach Einsatz oder Typus Einfluss wählen.
Grundsätzlicher Ablauf:
Sie werden in nach der Wahl des Typus erfolgt in einer kleinen Abfolge die Anschluusformen, die daraus resultierende Schlauch Dimension und zu guter letzt die benötigte Länge. In der letzten Abschnitt können Sie ein Angebotsanfrage an das Torgen Team senden.
Allgemeine Infos
Es werden bei der Konfiguration keine Benutzerdaten gesammelt. Das Konzept sieht vor dass Sie die Konfiguration vornehmen und nach Abschluss erhalten Sie ein E-Mail mit Ihren Informationen. Torgen bekommt zur gleichen Zeit ein E-Mail mit ihrer gewünschen Konfiguration und erstellt Ihnen ein Angebot entsprechend Ihren Angaben.
Unser Vertrieb wird jedem Falle ihre Konfiguration und gewählter Typ überprüft und Notfall werden Sie kontaktieren. Eine kleine Uebersicht der Beständigkeiten für die wichtigsten technischen Begriffe und physikalischen Zusammenhänge ist unter den Berechnungen zu finden. Nicht
Infos: Zum Transport eines Gases oder einer Flüssigkeit von A nach B oder zur Vermeidung von wärmebedingten Ausdehnungen in der Leitung ist der normalgewellte Metallschlauch am besten geeignet.
Infos: Wenn ein Schlauch sehr flexibel sein oder einen kleinen Biegeradius aufweisen muss bzw. wenn er in der Vakuumtechnik eingesetzt wird, ist ein sehr biegsamer Schlauch die beste Wahl. In der Halbleiter- und chemischen Industrie sowie zum Transport von Nahrungsmitteln kann auch ein Wellrohr eingesetzt werden. Wählen Sie wenn möglich bei der Metallschlauch Spezifizierung den ‹Ultraflexiblen› mit oder ohne Umflechtung.
Infos: Schläuche, deren Einbaulänge begrenzt ist oder die zur Verlegung in engen Biegungen vorgesehen sind, müssen besonders biegsam sein, damit sie doch in ausreichendem Maße flexibel und handhabbar sind. Die zu diesem Zweck am besten geeignete Serie ist der Ultraflexible Typus bestens geeignet. Wählen Sie wenn möglich bei der Metallschlauch Spezifizierung den ‹Ultraflexiblen›.
Infos: Liegen hohe Druck-/Strömungs-Werte in Kombination mit Temperaturen über 120°C oder pulsierendem Druck vor, empfiehlt sich die Nutzung eines normalgewellten Schlauchs mit einer stabileren Umflechtung (z.b. 2x Umflochten). Bitte Nutzen Sie die Möglichkeit der Bestimmung des maximalen Betriebsdruck in dem Sie sowohl die Betriebstemperatur als auch die Strömungsform definieren.
Infos: Bei durch Wärme hervorgerufenen Dehnungen ist grundsätzlich darauf zu achten, daß Metallschläuche nicht axial belastet bzw. gestaucht werden dürfen. Zur Aufnahme großer axialer Dehnungen ist der Schlauch möglichst im 180° U-Bogen einzubauen.

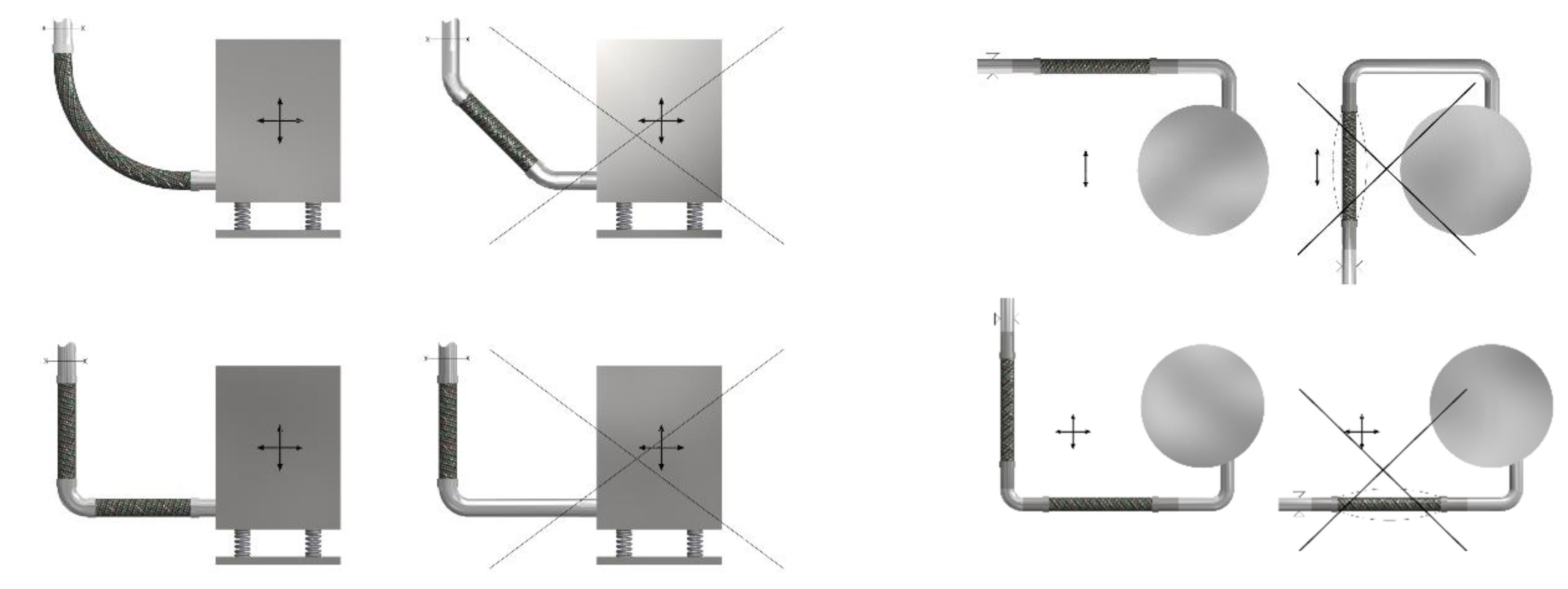

Infos: Bitte beachten Sie dass die Schwingungsrichtung immer senkrecht zur Schlauchachse sein muss. Umflochtene Metallschläuche können nur seitliche Bewegungen aufnehmen. Bei mehrachsigen Schwingungen sollten pro Achse ein Schwingungsausgleich erfolgen. Der Einbau sollte spannungsfrei, in Achsrichtung sein und nicht vorgespannt erfolgen. Es ist immer ein Festpunkt direkt am Ende des Schwingungsdämpfer zu setzen. Die zulässige Schwingungsamplitude beträgt im Dauerbetrieb +/-1mm bei einem allfälligen An-/Abstellen sind max. +/-5mm toleriert.
Infos: Dieser Ablauf ist als ‹Expert-Modus› definiert und geht davon aus, dass die notwendigen Informationen für den richtigen Einbau und Einsatz von Metallschläuchen / Wellrohren bekannt sind oder zu einem späteren Zeitpunkt noch definiert werden. Die Einschränkung der Lastfälle/Anwendungen für einen ’schlankeren› Ablauf sind in diesem Modus nicht vorhanden.
andere Nutzungsmöglichkeiten währen z. b.:
zur Bestimmung der richtigen Länge
Kombinationsmöglichkeiten der verschieden Anschlüsse
Einsatz von Möglichkeiten mit Aufweitungen/Reduktionen
Design für die Planung
ohne dass eine komplett Angebotsanfrage erfolgen muss.
Über diesen Ablauf ist es möglich beim bekannt sein der richtigen Mediums Spezifikationen die Druckverluste und die Durchflussgeschwindigkeit der Torgen Wellrohre zu bestimmen.
