Handhabung Konfiguration
Wählen Sie ihren gesuchten Schlauchtypus. Sie werden dann direkt zu der Wahl der Anschlussformen geführt.
Anschliessend können Sie beginnen von links ➀ ,➁ nach rechts ➂ ihre Konfiguration wählen.
Durch die Wahl des linken Anschlusses ist die passende Schlauchdimension bereits gewählt.
Bei der Wahl von links und rechts jeweils eins 3D Bogen gibt es die Möglichkeit die Verdrehung zu definieren. Die Einstellung wird bei «90 Grad Bogen einstellen» gezeigt
Als nächstes wird noch die Länge benötigt. Zur Information die kürzeste Länge beträgt 10cm!
Erst wenn diese Bedingung erfüllt ist, können Sie eine einfache Druckverlust Berechnung erstellen oder direkt die Angebotsanfrage erstellen lassen.
Für die Druckverlust Berechnung gibt es ein eigenes Kapitel. In der Berechnung ist nur Wasser vor dimensioniert aber es können eigene Werte berechnet werden.
Mit diesem Button geht es weiter zur Angebotsanfrage
Chemische Beständigkeit von
| chemische Beständigkeit | |
| UV-Strahlung und Witterung | beständig |
| Alkohole, Ketone, Ester | beständig |
| Chlor, Chlorwasser | beständig |
| Säuren | beständig |
| Laugen | beständig |
| Fette & Öle | unbeständig |
| Laugen | beständig |
| Heißwasser und Wasserdampf | beständig |
| UV-Strahlung und Witterung | beständig |
Wegen seiner geringen Gaspermeabilität ist Butylkautschuk auch der ideale Werkstoff für Schläuche zur Förderung von Gasen aller Art in Labor und Technikum und für Dichtungen.
| chemische Beständigkeit | |
| Acetonitril | beständig |
| Aceton | beständig |
| aliphatische Kohlenwasserstoffe | unbeständig |
| Benzol, Toluol | unbeständig |
| Essigester | bedingt beständig |
| halogenierte Losungsmittel | unbeständig |
| Ethanol, Methanol | beständig |
| konzentrierte Säuren | beständig |
| konzentrierte Laugen | beständig |
| Treibstoffe und Mineralöle | unbeständig |
| Heißwasser und Wasserdampf | beständig |
| Ozon und Witterung | beständig |
| chemische Beständigkeit | |
| Glycerin | beständig |
| Aceton | beständig |
| konzentrierte, oxidierende Säuren | unbeständig |
| Benzol, Toluol | unbeständig |
| Ester | beständig |
| Ethanol, Methanol | gute beständig |
| verdünnte Säuren | gute beständig |
| verdünnte Laugen | gute beständig |
| Treibstoffe und Mineralöle | unbeständig |
| Pflanzenöl | beständig |
| Methylethyketon | beständig |
| Heißwasser und Wasserdampf | beständig bis max. 130° |
| Ozon und Witterung | beständig |
| chemische Beständigkeit | |
| Alkohole | bedingt beständig |
| Ketone | bedingt beständig |
| aliphatische Kohlenwasserstoffe | beständig |
| aromatische Kohlenwasserstoffe | beständig |
| Treibstoffe | beständig |
| Säuren | beständig |
| Laugen | beständig |
| Heißwasser und Wasserdampf | beständig |
| UV-Strahlung und Witterung | beständig |
Bei einwandfreier Auslegung und korrekt ausgeführter Montage sind Kuntoffschlauchleitungen na- hezu wartungsfrei, die Leitung erreicht in der Regel ohne weiteres die Lebensdauer des Systems, jedoch mindestens die vereinbarten Anforderungen und die Anforderungen der DIN 20066. Wir empfehlen, die Schlauchleitungen im Rahmen der normalen Wartungszyklen der Anlage auf äussere Beschädigungen (Umflechtung, Knickung, Korrosion, auffällige Deformationen, etc.) zu überprüfen.

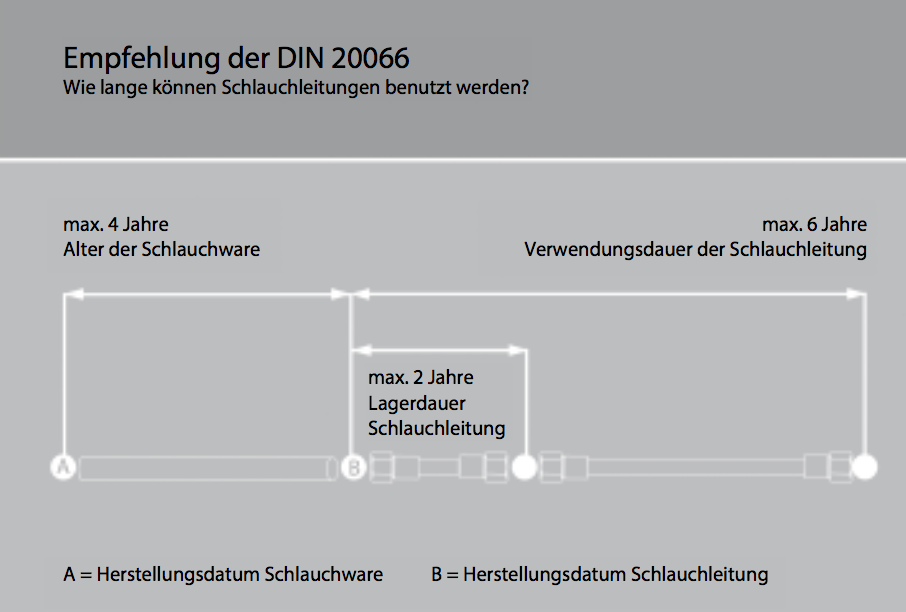

Die zurzeit gültige Ausgabe von DIN 20066 legt die folgenden Vorgaben fest:
Auch bei sachgemäßer Lagerung und zulässiger Beanspruchung unterliegen Schläuche und Schlauchleitungen einer natürlichen Alterung. Dadurch ist ihre Verwendungsdauer begrenzt. Unsachgemäße Lagerung, mechanische Beschädigungen und unzulässige Beanspruchung sind die häufigsten Ausfallursachen. Die Verwendungsdauer kann im Einzelfall entsprechend den Erfahrungswerten, abweichend von folgenden Richtwerten festgelegt werden:
bei der Herstellung der Schlauchleitung sollte der Schlauch (Schlauchmeterware) nicht älter als vier Jahre sein
die Verwendungsdauer einer Schlauchleitung einschließlich einer eventuellen Lagerdauer der Schlauchleitung sollte sechs Jahre nicht überschreiten
die Lagerdauer der Schlauchleitung sollte dabei zwei Jahre nicht überschreiten.
Richtiger Einbau
Falscher Einbau
