Metallschlauch Typ FMH Berechnungen

4. Schlauchdimension und Länge 60%

Wählen Sie unten der Ihrer Applikation zutreffenden Lastfall und übertragen Sie dann die erhaltenen Länge (bitte aufgerundet) in die Länge TL:[mm] des Metallschlauchs beim Metallschlauch. Beachten Sie, dass die Länge mit einer Toleranz von +3% -1% gefertigt werden kann.

Spezialfälle
Spezialfälle können Sie gerne mit unserem Engineering besprechen und berechnen lassen.
FAQ zu Berechnungen & Infos
Berechnungen statische & dynamische Bewegung Standard Modus

Schlauch spezifische Werte für stat. & dyn Berechnung

min. 170 (bei DN10) max. 25000 Toleranz +3% -1%
mm
Länge wird durch Anschluss und DN bestimmt
Länge wird durch Anschluss und DN bestimmt
dyn. Radius abhängig des Metallschlauchs
stat. Radius abhängig des Metallschaluchs
Input Daten korrekt?
Eingab in ganzen Zahlen da eine Fertigungstoleranz von +3% -1% [mm]

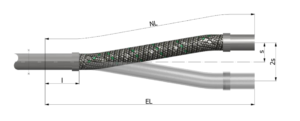

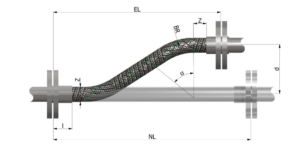

Statische Auslenkung gerade Leitung

Lastfall: seitlicher Einbauversatz, einmalige Lateralbiegung

Bitte übertragen Sie diesen Wert in die 'neue 'Länge Schlauch TL

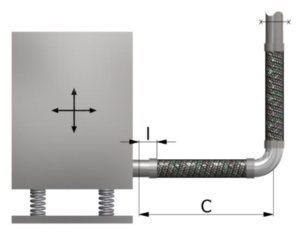

Schwingungen Länge Schlauch bei 90 ° Dog Leg

Lastfall: Aufnahme von Schwingungen in alle Richtungen, kleine Amplitude, hohe Frequenz, DN > 80

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

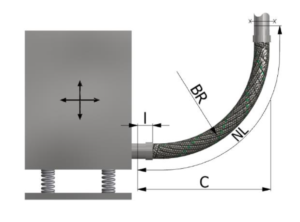

Schwingungen Länge Schlauch aus Auslenkung 90 °

Lastfall: Aufnahme von Schwingungen in alle Richtungen, kleine Amplitude, hohe Frequenz

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

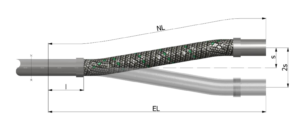

thermische Auslenkung -> seitliche Auslenkung

Lastfall: seitlicher Einbauversatz

thermische Auslenkung- > gerade Leitung

Lastfall: Sehr langsame Bewegungen, kleine Amplitude, sehr niedrige Frequenz

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

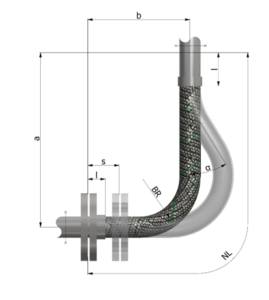

thermische Auslenkung -> Einbau in 90 ° 1 Seite

Lastfall: Sehr langsame Bewegungen, kleine Amplitude, sehr niedrige Frequenz

Bitte übertragen Sie diesen Wert aufgerundet in die Länge Schlauch TL

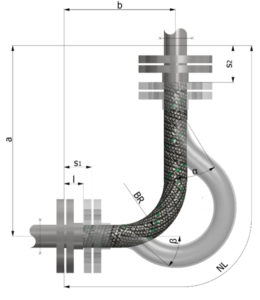

thermische Auslenkung -> in 90 ° Bogen in 2 Richtung

Lastfall: regelmässige, relativ langsame Bewegungen, grosse Hübe, sehr niedrige Frequenz

Bitte übertragen Sie diesen Wert aufgerundet in die 'neue' Länge Schlauch TL

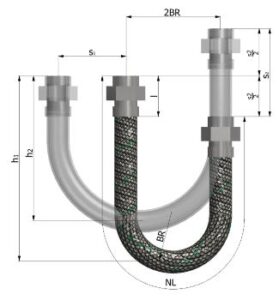

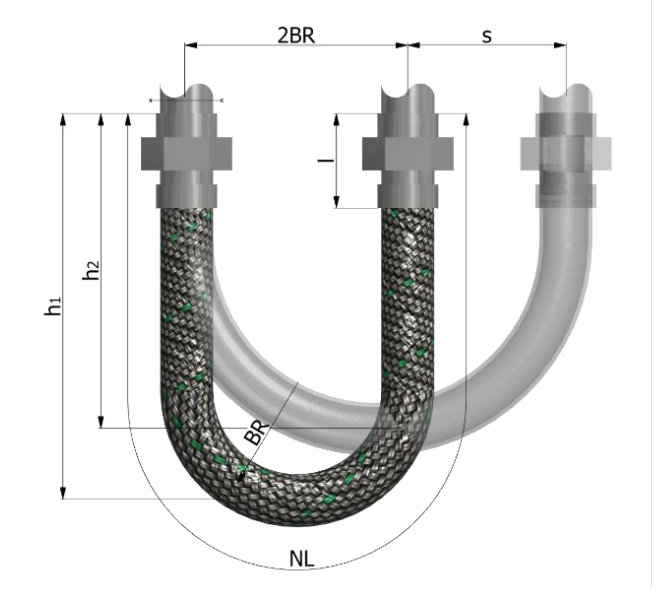

thermische Auslenkung -> Einbau in U-Bogen Horinzontal

Lastfall: regelmässige, relativ langsame Bewegungen, grosse Hübe, sehr niedrige Frequenz

Bitte übertragen Sie diesen Wert aufgerundet in die 'neue' Länge Schlauch TL

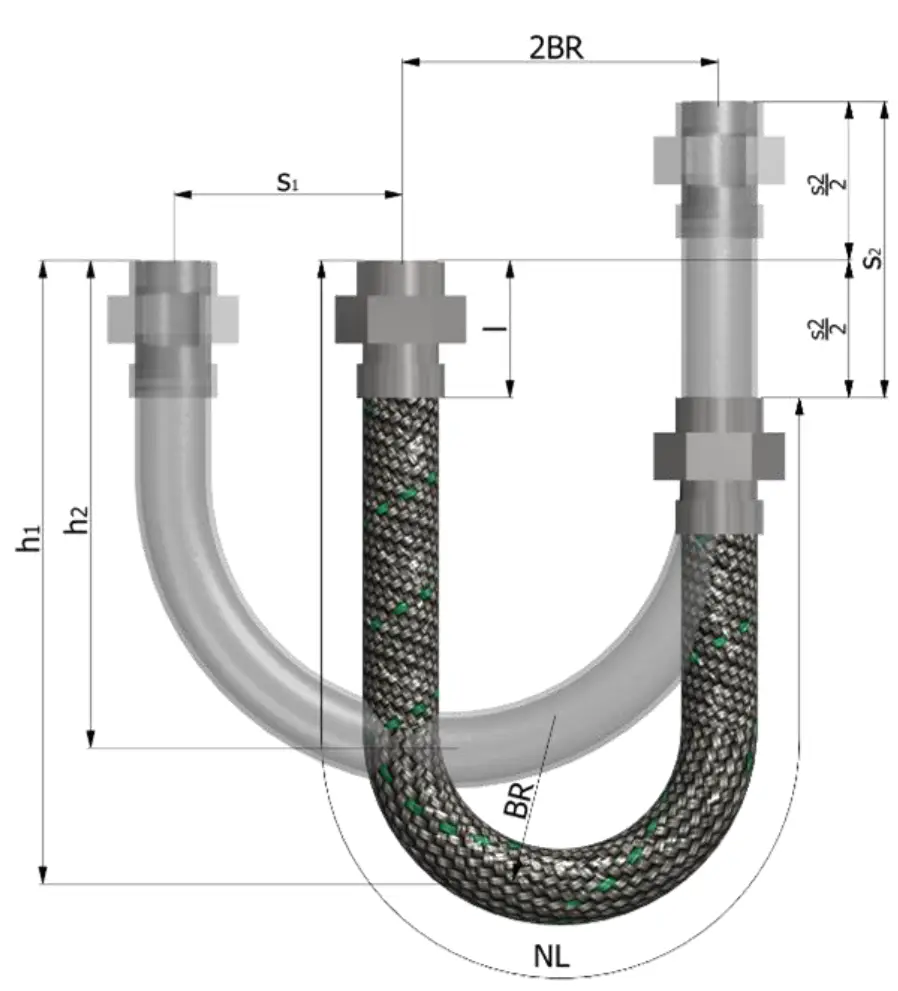

thermische Auslenkung -> Einbau in U-Bogen in 2 Richtungen überlagernd

Lastfall: regelmässige, relativ langsame Bewegungen, grosse Hübe, sehr niedrige Frequenz

Bitte übertragen Sie diesen Wert aufgerundet in die Länge Schlauch TL

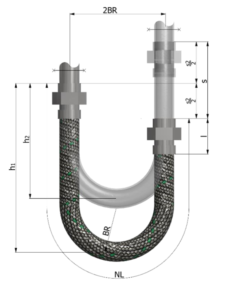

dynamische Auslenkung -> U-Bogen in 1 Richtung, vertikal

Lastfall: regelmässige, relativ langsame Bewegungen, grosse Hübe, relativ niedrige Frequenz

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

dynamische Auslenkung -> U-Bogen 1 Richtung, Horizontal

Lastfall: regelmässige, relativ langsame Bewegungen, grosse Hübe, relativ niedrige Frequenz

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

dynamische Auslenkung -> Einbau im U-Bogen 2 Richtungen, überlagernd

Lastfall: regelmässige, relativ langsame Bewegungen, grosse Hübe, relativ niedrige Frequenz

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

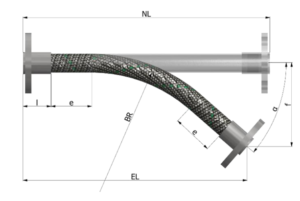

Gerade Leitung, angular Bewegung in 1 Richtung

Bitte übertragen Sie diesen Wert in die 'neue' Länge Schlauch TL

Strömungeschwindigkeit mit bekanntem Volumenstrom

Volumenstrom des Mediums (m^3/h)
mm^2
Durchflussgeschwindigkeit w (m/s)

Druckverlust

Dichte des Mediums bei TS, TS (kg/m^3) z.b. Wasser = 998.2 kg/m^3
z.b. Wasser bei 20 ºC ν = 1,002 · 10-6 m2/s.
Durchflussgeschwindigkeit w (m/s)
in mm
in mm
Druckverlust Berechnung nur im Laminaren Bereich gültig
8tung! Werte im turbulenten Bereich mit dem Torgen Engineering besprechen
mbar
mbar

Formel Faktoren

-
-
-
-
-
-
-
-
-
-
-
-
-
